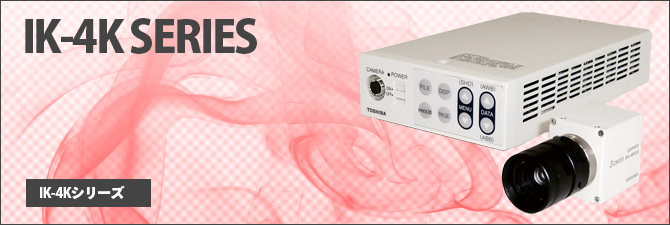

キヤノンメディカルシステムズ(旧:東芝) IK-4KH/4KE

超小型・高画質。4K対応の高画質映像と豊かな色彩表現力。

基本仕様

イメージセンサ種類/サイズ  3CMOS/1/2.9型

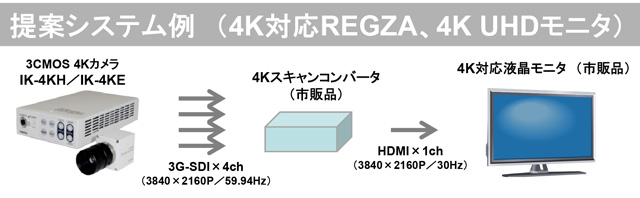

映像出力 4K出力×1ch
Full HD出力×4ch 切換(OSDメニュー)
3G/HD-SDI
解像度 4Kモード:1600TV本標準(H/V)
1080モード:1000TV本標準(H/V)
レンズマウント Cマウント
その他特徴 64分割測光エリア選定(露光・WB・GAIN)、12色マトリクス調整機能・クロマGAIN調整機能、knee補正・ガンマ・黒ガンマ調整機能、輪郭補正機能(H/V・Boost)

製品情報

外観 型式 出力 外形図PDF

カメラヘッド

IK-4KH 専用ケーブル -

カメラコントロールユニット

IK-4KE 3G/HD-SDI -

※ カメラヘッド: レンズ、カメラケーブル別売   CCU: ACアダプタ、電源コード別売

※ 製造メーカ様などで量産、試作に現物確認が必要な場合、デモ機の貸出も可能です。

オプション(別売)

レンズ 焦点距離 マウント
TF4XA-1 4mm Cマウント
※富士フイルム製 ※4K用レンズではありません。
ケーブル 型名 長さ


EXC-3HD03 3m
EXC-3HD06 6m
EXC-3HD10 10m
EXC-3HD15 15m
※ケーブル同士をつないで延長することはできません。
ACアダプタ
型式:AC-Y430J
※日本国内用、 ACコード同梱

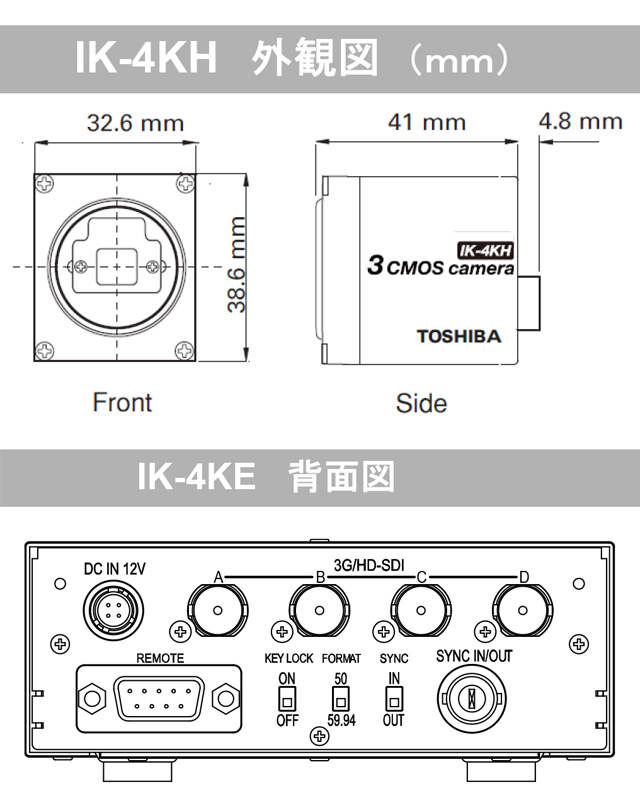

外形図・背面


仕様

仕様 IK-4KH/E
撮像素子 1/2.9型CMOSセンサー(有効画素数H:1944 V:1104)
3板式(斜め画素ずらし)
レンズマウント Cマウント
感 度 F5.6標準(59.94Hz設定時2000lx)
最低被写体照度 19.5llx (59.94Hz設定時 F2.2 24dB)
S/N 58dB標準(輪郭補正OFF、ガンマOFF、12色マトリクスOFF、色温度5000K、レンズクローズ)
解像度(H/V) 4Kモード:1600TV本標準(H/V) 1080モード:1000TV本標準(H/V)
映像出力 4K出力×1ch / Full HD出力×4ch 切換(OSDメニュー)
4K 画面4分割(3G-SDI(SMPTE424M、425M Level A) ×4)
3840×2160p/59.94Hz、3840×2160p/50Hz
3G-SDI(SMPTE424M、425M Level A) ×4
HD-SDI(SMPTE424M、425M Level A) ×4
1920×1080p/59.94Hz、1920×1080p/50Hz
1920×1080i/59.94Hz、1920×1080i/50Hz (背面SWにて切換59.94/50Hz)
外部同期入力 SYNC ±0.3V ±6dB 3値(75Ω不平衡BNC端子)
同期信号出力 SYNC ±0.3V ±0.1V 3値(75Ω不平衡BNC端子)
(背面SWにて切換入力/出力)
カメラケーブル
(オプション)
3m、6m、10m、15m
電源 DC12V±10%
消費電力 約14W
外形寸法
ヘッド:幅32.6mm、高さ38.6mm、奥行き41.0mm
コントローラー:幅110mm、高さ40mm、奥行き196mm
質量 ヘッド:約70g コントローラー:約610g
電 子 シ ャ ッ タ AUTO/MANU(OFF~1/10000s)
シンクロスキャン(OFF、1/1125H~1122/1125H)
ホワイトバランス AWB(ペイント、エリア)/MANU(R,B)
感 度 切 換 AUTO(MAX GAIN:0~24dB/1dBステップ)
MANU(-6~24dB/1dBステップ)/OFF
映像信号設定 ガンマ切換(ガンマ値、黒ガンマ)
ペデスタル設定(マスター、R/B)
knee補正(ポイント/スロープ)
ホワイトクリップ(100~109%)
輪郭補正(GAIN、ブースト周波数、HVバランス)
DNR設定(ON/OFF)
12色マトリクス補正(彩度、色相: R , R-Ye , Ye , Ye-G , G , G-Cy , Cy , Cy-B , B , B-Mg , Mg , Mg-R)
クロマゲイン(-31~+31)
オートブラックバランス(AUTO / MANUAL)
シェーディング補正(SET/MANU/OFF)
測光エリア切換え(64分割エリアA , B , C , D , E , USER)
シーンファイル A,B,C,D,E
リ モ ー ト 制 御 可能(RS-232C準拠)
フリーズ機能 あり
特殊機能 DTL出力、水平/垂直反転モード、キーロック機能
