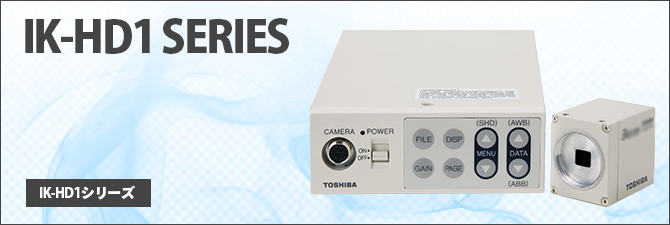

東芝 IK-HD1/HD2

※生産終了致しました

基本仕様

イメージセンサ種類/サイズ  3CCD/1/3型
映像出力 BNC接栓(Y/Pb/Pr又はRGB)
DVI-D 又は HD-SDI
解像度/フレームレート 112万画素  1920×1080
レンズマウント Cマウント
その他特徴 5種類の測光エリア選択機能、各種シャッター機能、各種ホワイトバランス機能、感度切替機能、6色マトリクス機能、ガンマ調整機能、シェーディング機能、ペデスタル調整機能、DNR機能

お見積り依頼

製品情報

外観 型式 出力 外形図PDF

カメラヘッド

IK-HD1H 専用ケーブル

カメラコントロールユニット

IK-HD1D DVI-D
Y/Pb/Pr
-
IK-HD2E HD-SDI
Y/Pb/Pr
-

※ カメラヘッド: レンズ、カメラケーブル別売   CCU: ACアダプタ、電源コード別売

※ 製造メーカ様などで量産、試作に現物確認が必要な場合、デモ機の貸出も可能です。

オプション(別売)

レンズ
(Cマウント)
型名 焦点距離 画角(∞にて)
水平/垂直
PDF


JK-L028TF 2.8mm 89.08゜/69.20゜
JK-L04TF 4mm 61.9゜/48.5゜
JK-L08TF 8mm 33.4゜/25.4゜
JK-L15TF 15mm 18.2゜/13.7゜
JK-L25TF 25mm 10.9゜/8.2゜
ケーブル 型名 詳細 長さ


EXC-HD03 Φ5.5mm 3m
EXC-HD06 Φ5.5mm 6m
EXC-HD10 Φ5.5mm 10m
EXC-HD30 Φ6.7mm 30m
※ケーブル同士をつないで延長することはできません。
※受注生産/納期にご注文から 2.5カ月かかる場合がございます。
ACアダプタ
型式:AC-Y430J
※日本国内用、 ACコード同梱



外形図(IK-HD1H/D)

※クリックで拡大

背面パネル・ピン配列(IK-HD1D)

仕様

仕様 IK-HD1H/HD1D/HD2E
撮像素子 1/3型 CCDセンサー
最低被写体照度 13 lx(F2.2、18dB)
感 度 F6.8(59.94Hz設定時 2000lx) F7.4(50Hz設定時 2000lx)
S/N 50dB標準 (輪郭補正OFF、ガンマOFF、AGC OFF、レンズクローズ)
映像出力 IK-HD2E:HD-SDI(デジタル出力) Y / Pb / Pr / RGB
IK-HD1D:DVI-D(デジタル出力) Y / Pb / Pr / RGB
外部同期入力 SYNC ±0.3V ±6dB 3値 (75Ω不平衡 BNC端子)
同期信号出力 SYNC ±0.3V ±0.1V 3値 (75Ω不平衡 BNC端子)
カメラケーブル(オプション) 3m、6m、10m、30m
ホワイトバランス ATW(ペイント) / AWB(ペイント、エリア)/ MANUAL(R,B)
シーンファイル A,B,C,D,E
リ モ ー ト 制 御 可能 (RS-232C準拠)
レンズマウント Cマウント
電源 DC12V±10%
消費電力 約10.3W
質量 ヘッド:約65g、コントローラー:約610g
外形寸法
(突起部を除く)
ヘッド:幅32.6mm、高さ38.6mm、奥行41mm
コントローラー:幅110mm、高さ:40mm、奥行186mml
