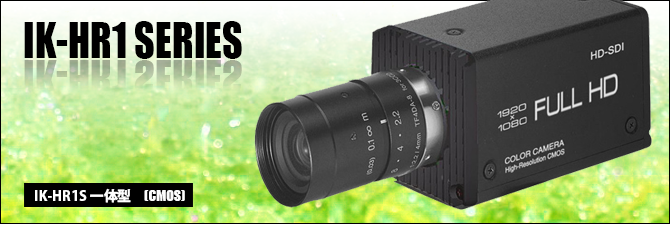

キヤノンメディカルシステムズ(旧:東芝) IK-HR1S

小型高画質でUSB出力に対応したカメラなので、Cマウント対応の顕微鏡への設置が最適な他、Cマウントレンズを装着すれば、医療用、産業用など、あらゆるシーンでのモニタリングにご利用頂けます。 一体型は、カメラケーブルでCCUに接続する分離型に比べ、設置後にカメラの設定を頻繁に変える必要のない場合や別途CCUを設置することができない場合に最適です。
※生産終了致しました

基本仕様

イメージセンサ種類/サイズ 1CMOS/1/3型
映像出力 HD-SDI 出力
解像度 フルHD出力  1920×1080 200万画素
レンズマウント Cマウント
その他特徴 6色マトリクス調整機能、3モードシャッター機能、ガンマ調整機能、3モードホワイトバランス、ディティール補正、感度切換機能、測光エリアを5種類選択可能、ペデスタル調整機能

お見積り依頼

製品情報

外観 型式 出力 外形図PDF

IK-HR1S HD-SDI

※ レンズ、ACアダプタ、電源コード別売

※ 製造メーカ様などで量産、試作に現物確認が必要な場合、デモ機の貸出も可能です。

オプション(別売)

メガピクセル対応レンズ
(Cマウント)
型名 焦点距離 画角(1080時)
水平/垂直
至近撮影
距離
PDF
JK-L09HF 9mm 32.8゜/18.9゜ 0.1m
JK-L12HF 12.5mm 23.9゜/13.7゜ 0.1m
JK-L16HF 16mm 18.8゜/10.7゜ 0.1m
JK-L25HF 25mm 12.1゜/6.9゜ 0.15m
JK-L35HF 35mm 8.7゜/4.9゜ 0.25m
JK-L50HF 50mm 6.1゜/3.4゜ 0.5m
JK-L75HF 75mm 4.1゜/2.3゜ 1.1m
ACアダプタ・電源コード
型式:AC-Y430J
※日本国内用、 ACコード同梱



外形図・背面

仕様

型式 IK-HR1S
撮像素子 1/3型カラーCMOSセンサ (ローリングシャッター)
出力画素数

水平:1920画素、垂直1080画素/水平:1280画素、垂直:720画素

映像信号 1080/59.94i、1080/50i、720/59.94p、720/50p
走査周波数 水平:33.72kHz、垂直:59.94Hz (1080/59.94i時)
水平:28.13kHz、垂直:50Hz (1080/50i時)
水平:44.96kHz、垂直:59.94Hz (720/59.94p時)
水平:37.50kHz、垂直:50Hz (720/50p時)
感度 F4標準 (2000lx、3000K、1/60s)
最低被写体照度 8x標準 (50IRE、F1.4、ゲイン+18dB、ガンマ設定オン (設定値0)、3000K)
映像出力 HD-SDI (SMPTE292M準拠)、0.8V(P-P)標準 75Ω不平衡 BNC接栓
同期方式 内部
ホワイトバランス

AWB(オートホワイトバランス)、ATW(自働追尾ホワイトバランス)、MANULA(手動ホワイトバランス)

ゲイン OFF(0dB)/MANUAL(0dB~18dB)
リモート制御 シリアルデータインターフェイス(RS232C準拠)
レンズマウント Cマウント
電源 DC12V±10%
消費電力 約3.5W
質量 約150g
外形寸法 幅:44mm 高さ:44mm 奥行き:78mm (突起部を除く)
動作周囲温度/湿度 0℃~+40℃/湿度90%以下 (結露しないこと)
取付金具 専用金具付属(付属)
