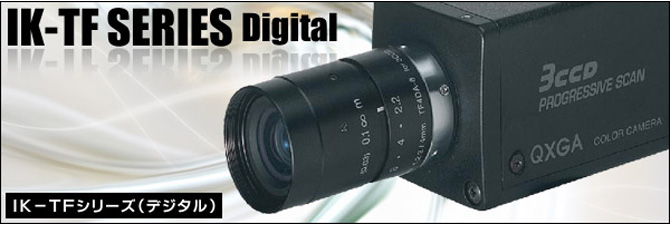

キヤノンメディカルシステムズ IK-TF9P/TF7P2/TF5P2

RGBカラー画像処理用途に幅広く対応する3CCDカメラシリーズ。
すぐれた色彩表現力で、被写体を美しく鮮やかにとらえ、
白黒画像処理では困難だったイメージング検査に幅広く対応します。

※IK-TF9Pは生産終了致しました。

基本仕様

機種 IK-TF9P IK-TF7P2 IK-TF5P2
イメージセンサ種類/サイズ 3CCD/1/3型
映像出力 RGB各8bit Digital出力(Camera Linkフォーマット)
PoCL対応(IK-TF7P2/TF5P2はCamera Link対応)
解像度/フレームレート QXGA/20fps
80万画素CCD
XGA/30fps
80万画素CCD
VGA/60fps
33万画素CCD
レンズマウント Cマウント
その他特徴 外部トリガ機能、電子シャッタ機能、ホワイトバランス機能、感度切替機能、色シューディング機能、RS-232C制御対応



製品情報

外観 型式 出力 外形図PDF

IK-TF9P PoCL
IK-TF7P2
IK-TF5P2

※ レンズ、ACアダプタ、電源コード別売

※PCへの画像取り込みや、モニタリングには、
画像処理用ボード・画像処理装置との組合せが必要です。

※ 製造メーカ様などで量産、試作に現物確認が必要な場合、デモ機の貸出も可能です。

オプション(別売)

レンズ
(Cマウント)
型名 焦点距離 画角(∞にて)
水平/垂直
PDF


JK-L028TF 2.8mm 89.08゜/69.20゜
JK-L04TF 4mm 61.9゜/48.5゜
JK-L08TF 8mm 33.4゜/25.4゜
JK-L15TF 15mm 18.2゜/13.7゜
JK-L25TF 25mm 10.9゜/8.2゜
ACアダプタ・電源コード 取付金具
型式:AC-Y430J
※日本国内用、 ACコード同梱
JK-KTF1
絶縁タイプ。カメラ取付用ねじ付属。三脚ベース。

外形図・背面

仕様

形名 IK-TF9P IK-TF7P2 IK-TF5P2
撮像素子 1/3型プログレッシブスキャンCCD
映像出力画素 水平:2048画素 垂直:1536画素 水平:1024画素 垂直:768画素 水平:648画素 垂直:494画素
画素サイズ 水平:4.65μm 垂直:4.65μm 水平:4.65μm 垂直:4.65μm 水平:7.4μm 垂直:7,4μm
ピクセルクロック 80.8736MHz 29.5MHz 24.5454MHz
感度 F8(2000 lx, 3000K) F6.8(2000 lx, 3000K) F6.8(2000 lx, 3000K)
最低
被写体照度
10 lx(F2.2 感度+18dB、3000K) 14 lx(F2.2 感度+18dB) 14 lx(F2.2 感度+18dB)
映像出力 RGB各8bit Digital出力(Camera Linkフォーマット)
外部同期
信号入力
HD,VD 負極性
ホワイトバランス AWB、MANUAL
感度切換 OFF/MANUAL
(0~18dB:1dBステップ)
電子シャッタ シンクロスキャン
1/20s~1/100000s
シンクロスキャン
1/30s~1/100000s
シンクロスキャン
1/60s~1/100000s
部分読み出し 644ライン(40fps)
972ライン(30fps)
175ライン(90fps)
322ライン(60fps)
134ライン(199fps)
230ライン(126fps)
外部トリガ 1パルストリガモード、パルス幅トリガモード
リモート制御 RS-232C準拠
レンズマウント Cマウント
電源 DC10V ~DC13V(PoCL) DC10V ~DC13.2V(PoCL、Camera Linkに対応)
消費電力 約3.9W 約3.1W 約3.4W
質量 約165g 約158g
外形寸法 幅:44mm 高さ:44mm 奥行:78mm(突起部除く)
動作層囲
温度/湿度
温度:0℃~+40℃/湿度:90%以下(結露しないこと)
