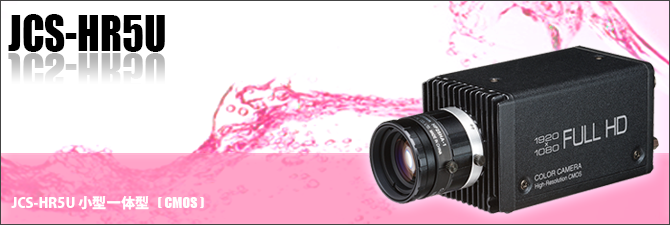

キヤノンメディカルシステムズ製 JCS-HR5U

IK-HR2D(旧東芝製品)の後継品で、USB3.0出力が可能となりました。
USB3.0による30fpsでの表示が可能になったほか、USB3.0対応PC(Windows8.1以上) の
OS標準搭載のカメラアプリと、HDMI入力対応モニタによる同時リアルタイム出力が可能になりました。
また、Cマウント対応の顕微鏡への設置が最適で、Cマウントレンズを装着すれば、医療用、産業用など、あらゆるシーンでのモニタリングにご利用頂けます。
一体型は、カメラケーブルでCCUに接続する分離型に比べ、設置後にカメラの設定を頻繁に変える必要のない場合や別途CCUを設置することができない場合に最適です。

基本仕様

イメージセンサ種類/サイズ 1/2.8型 CMOSセンサ(RS)
映像出力 HDMI(RGB、YUV4:2:2) 1920×1080/59.94fps
USB3.0(UVC1.1準拠)1920×1080/59.94fps
(USB3.0動作時最大)
1920×1080/10fps( USB2.0動作時最大)
解像度 フルHD出力  1920×1080 約213万画像
レンズマウント Cマウント
その他特徴 MATRIX補正(12色)、ガンマ補正、輪郭補正、
ペデスタル設定、クロマゲイン設定、ニー補正、電子ライン、
画像上下左右反転


製品情報

外観 型式 出力

JCS-HR5U HDMI
USB 3.0

※ レンズ、ACアダプタ、電源コード別売

※ 製造メーカ様などで量産、試作に現物確認が必要な場合、デモ機の貸出も可能です。

オプション(別売)

メガピクセル対応レンズ
(Cマウント)
型名 焦点距離 画角(1080時)
水平/垂直
至近撮影
距離
PDF
JK-L09HF 9mm 32.8゜/18.9゜ 0.1m
JK-L12HF 12.5mm 23.9゜/13.7゜ 0.1m
JK-L16HF 16mm 18.8゜/10.7゜ 0.1m
JK-L25HF 25mm 12.1゜/6.9゜ 0.15m
JK-L35HF 35mm 8.7゜/4.9゜ 0.25m
JK-L50HF 50mm 6.1゜/3.4゜ 0.5m
JK-L75HF 75mm 4.1゜/2.3゜ 1.1m
ACアダプタ・電源コード 取付金具
AC-Y430J JK-KTF1
※日本国内用、 ACコード同梱 絶縁タイプ。カメラ取付用ねじ付属。三脚ベース。


高画質HD映像を実現する多彩な機能

■ 12色マトリクス調整機能(位相・濃度の調整)

ホワイトバランスを崩さずにR、R-Ye、Ye、Ye-G、G、G-Cy、Cy、Cy-B、B、B-Mg、Mg、Mg-Rを独立して抽出し、任意に位相・濃度を調整することにより、豊かな色彩表現です。

ノーマル写真に対し、調整例A、B、CはRのみ任意に位相・濃度調整した調整例です。
※写真はイメージのため実際の映像とは異なります。

■ ガンマ調整機能(輝度の調整)

通常のビデオガンマに対し、ガンマレベル-10から+10の補正調整が可能なので、味わい深い階調表現です。 ※(右図)補正カーブはイメージであり、実際の補正カーブとは異なります。

ノーマル写真に対し、ガンマ+10と-10に補正した調整例です。
※写真はイメージのため実際の映像とは異なります。

■ ディティール補正(画像輪郭の調整)

画像輪郭を強調することで画像の解像度を向上させます。被写体によりシャープやソフトにし、より好みの画像が得られます。

ノーマル写真に対し、ディティール補正を-7(ソフト)と+7(シャープ)にした調整例です。
※写真はイメージのため実際の映像とは異なります。

■ 測光エリアを5種類選択可能

オートシャッター時、オートホワイトバランス時の測光エリアを5種類から選択可能。
撮影シーンに合わせて、最適な画像を映し出すことができます。

■ 各種シャッター機能

◇ AUTO(オートシャッター)
被写体の光量変化に対し最適な映像が得られるように、電子シャッターにて自動制御。
測光エリア指定、映像レベル、応答速度、ピーク・平均比の設定が可能です。

◇ MANUAL
動きの速い被写体のブレを少なくするために電子シャッタースピードを任意に設定可能です。
(OFF)~1/10000s 11段階

◇ SS(シンクロスキャン)
より細かなステップでシャッター速度を設定したい場合に使用します。 シャッタースピードを15Hから1123Hまで1Hステップで設定できます(1H=29.6959μs:1080、水平59.94Hz設定時)。

■ 各種ホワイトバランス機能

設定場所の照明条件により設定を選べます。

◇ AWB(オートホワイトバランス)
ATWよりホワイトバランスの精度を上げ忠実な色を求める時に使用します。指定した測光エリア内の白を基準にホワイトバランスを合わせます。

◇ MANUAL(手動ホワイトバランス)
好みに応じてRレベル、Bレベルを手動調整できます。

■ 感度切替機能

暗い場所などで、画像の明るさ不足の時に使用します。
◇ MANUAL(手動ゲインコントロール)
感度を1dBステップで設定できます。-4dB~20dB、OFF(0dB固定)

■ ペデスタル調整機能

黒の信号レベルの基準を調整するときに使用します。

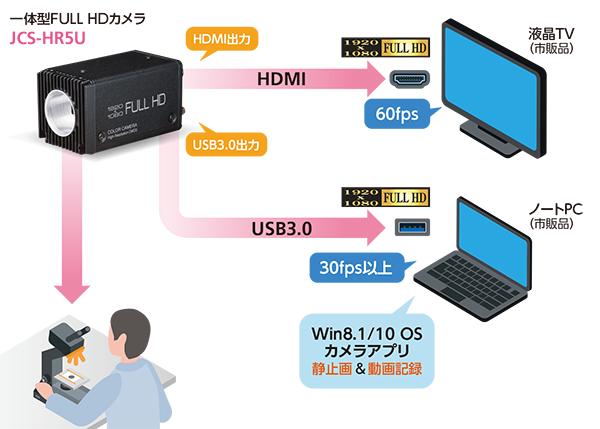

提案システム例

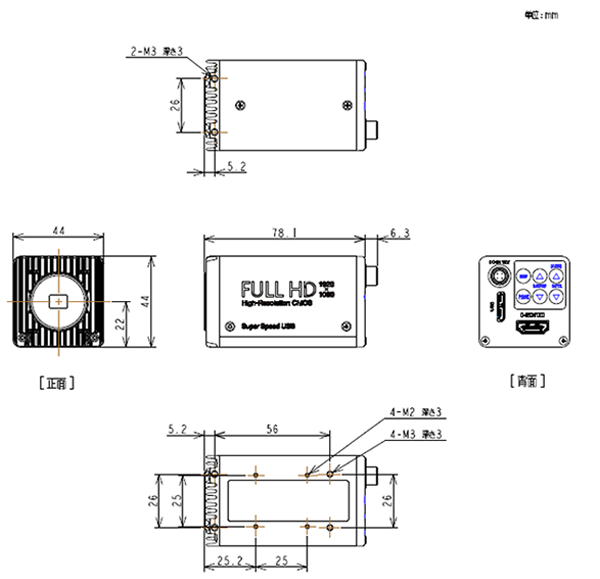

外形図・背面

仕様

型式 JCS-HR5U
撮像素子 1/2.8型 カラーCMOSセンサー
(ローリングシャッター)
出力画素数 水平:1980画素、垂直:1080画素
映像信号 1080/59.94p、1080/50p、1080/59.94i、480/59.94p
走査周波数 水平:67.43kHz 垂直:59.94Hz(1080/59.94p時)
水平:56.25kHz 垂直:50Hz(1080/50p時)
水平:33.72kHz 垂直:59.94Hz(1080/59.94i時)
水平:28.13kHz 垂直:50Hz(1080/50i時)
水平:31.369kHz 垂直:59.94Hz(480/59.94p時)
感度

F10標準(2000lx、ゲインOFF、ガンマ設定OFF、3000K、59.94Hz設定時)

最低被写体照度 4lx標準
(F1.4、ゲイン+20dB、ガンマ設定OFF、3000K、59.94Hz設定時)
映像出力 HDMIタイプAコネクタ(HDCP非対応)
VSBビデオクラス1.1 Micro-B端子
(USB3.1Gen1準拠)
同期方式 内部
ホワイトバランス AWB(オートホワイトバランス)、MANUAL(手動)
ゲイン MANUAL(手動)、OFF(0dB)、AUTO(自動)
シーンファイル A、B、C、D、E
レンズマウント Cマウント
電源 DC12V±10%
消費電力 約4.5W
質量 約170g
外形寸法 幅:44m、高さ:44㎜、奥行き:78㎜(突起物を除く)
動作周囲温度 0℃~40℃
動作周囲湿度 90%以下(結露しないこと)

※意匠、仕様等は改良のため予告なく変更することがあります。
