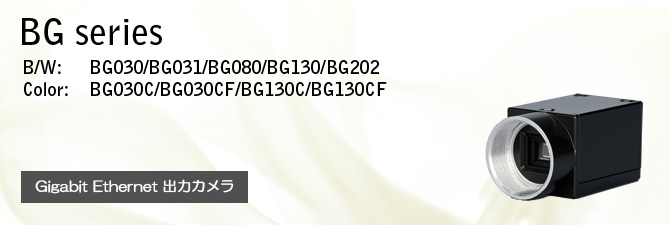

東芝テリー BGシリーズ

BGシリーズは、映像出力・カメラ制御にGigabit Ethernetインターフェース規格IEEE802.3abを採用しており、高速で高解像度の画像処理に適し、パソコンへの接続が容易です。また、3年間の長期保証対応品となっております。

製品情報

■白黒カメラ

モデル名 タイプ
電源
レンズ
マウント
撮像素子
サイズ
有効画素数 備考
BG031

一体型
DC12V

/PoE

Cマウント 1/2型 32万画素
BG030

一体型
DC12V

/PoE

Cマウント 1/3型 32万画素
BG080

一体型
DC12V

/PoE

Cマウント 1/3型 80万画素
BG130

一体型
DC12V

/PoE

Cマウント 1/3型 125万画素
BG202

一体型
DC12V

/PoE

Cマウント 1/1.8型 201万画素

■カラーカメラ

モデル名 タイプ
電源
レンズ
マウント
撮像素子
サイズ
有効画素数 備考
BG030C

一体型
DC12V

/PoE

Cマウント 1/3型 32万画素 IRカットフィルタ無
BG030CF

一体型
DC12V

/PoE

Cマウント 1/3型 32万画素 IRカットフィルタ有
BG130C

一体型
DC12V

/PoE

Cマウント 1/3型 125万画素 IRカットフィルタ無
BG130CF

一体型
DC12V

/PoE

Cマウント 1/3型 125万画素 IRカットフィルタ有

※ レンズ別売

※ 製造メーカ様などで量産、試作に現物確認が必要な場合、デモ機の貸出も可能です。

お見積り依頼

仕様(白黒カメラ)

型名 BG031 BG030 BG080 BG130 BG202
撮像素子 全画素読み出しインターライン方式CCD
有効画素数 659(H) × 494(V) 1034(H) × 779(V) 1296(H) × 966(V) 1628(H) × 1236(V)
撮像面積 6.52mm (H) ×4.89mm (V)
(1/2型相当)
4.88mm (H) ×3.66mm (V)
(1/3型相当)
4.81mm (H) ×3.62mm (V)
(1/3型相当)
4.86mm (H) ×3.62mm (V)
(1/3型相当)
7.16mm (H) ×5.44mm (V)
(1/1.8型相当)
画素サイズ 9.9μm ×9.9μm
(正方画素)
7.4μm ×7.4μm
(正方画素)
4.65μm ×4.65μm
(正方画素)
3.75μm ×3.75μm
(正方画素)
4.40μm ×4.40μm
(正方画素)
映像出力 Gigabit Ethernet IEEE802.3ab(1000BASE-T)準拠
プロトコル GigEVision Camera Interface Standard for Machine Vision Ver 1.2
走査方式 プログレッシブ
ビデオフォーマット GVSP_PIX_MONO8:MONO8bit/GVSP_PIX_MONO10:MONO10bit
フレームレート 最大125fps 最大40fps 最大30fps 最大20fps
同期方式 内部同期
内部同期 50.000MHz±100ppm 45.000MHz±100ppm 50.000MHz±100ppm
アスペクト比 4:3
被写体照度 標準:1700lx, F5.6 1/125s
最低:7lx, F1.4 (ゲイン:最大,約50%映像出力)
標準:1700lx, F5.6 1/40s
最低:7lx, F1.4 (ゲイン:最大,約50%映像出力)
標準:1300lx, F8 1/30s
最低:3lx, F1.4 (ゲイン:最大,約50%映像出力)
標準:525lx, F8 1/20s
最低:2lx, F1.4 (ゲイン:最大,約50%映像出力
GAIN 0~+18dB(出荷設定 0dB)
ガンマ γ=1.0~0.45(出荷設定 γ=1.0)
トリガ入力 Low:0~0.5V High:3.3~24.0V
正/負 両極性切換(出荷設定:負極性)パルス幅 最小200μs
電源 PoEまたはDC12V±10%(リップル100mVp-p以下)
消費電力 PoE時 3.8W以下 /DC入力時 2.9W以下 TBD
レンズマウント Cマウント
外形寸法 29mm(W)×29mm(H)×40mm(D) (突起物を含まず)
質量 約53g
各種規格 CE,FCC

仕様(カラーカメラ)

型名 BG030C BG030CF BG130C BG130CF
撮像素子 全画素読み出しインターライン方式CCD
有効画素数 659(H) × 494(V) 1296(H) × 966(V)
撮像面積 4.88mm (H) ×3.66mm (V)
(1/3型相当)
4.86mm (H) ×3.62mm (V)
(1/3型相当)
画素サイズ 7.4μm ×7.4μm
(正方画素)
3.75μm ×3.75μm
(正方画素)
カラーフィルター RGB原色モザイクオンチップカラーフィルター
IRカットフィルタ
映像出力 Gigabit Ethernet IEEE802.3ab(1000BASE-T)準拠
プロトコル GigEVision Camera Interface Standard for Machine Vision Ver 1.2
走査方式 プログレッシブ
ビデオフォーマット GVSP_PIX_RGB8:RGB24bit / GVSP_PIX_YUV422:YUV4:2:2 16bit / GVSP_PIX_YUV411:YUV4:1:1 12bit / GVSP_PIX_BAURG10:BayerRG10 10bit / GVSP_PIX_BAURG8:BayerRG8 8bit
フレームレート 最大120fps(RGB出力時)
最大125fps(YUVおよびBayer出力時)
最大30fps
同期方式 内部同期
内部同期 50.000MHz±100ppm
アスペクト比 4:3
被写体照度 標準:TBD
最低:TBD
GAIN 0~+18dB(出荷設定 0dB)
ホワイトバランス マニュアルホワイトバランス / ワンプッシュホワイトバランス
ガンマ γ=1.0~0.45(出荷設定 γ=1.0)
トリガ入力 Low:0~0.5V High:3.3~24.0V
正/負 両極性切換(出荷設定:負極性)パルス幅 最小200μs
電源 PoEまたはDC12V±10%(リップル100mVp-p以下)
消費電力 TBD
レンズマウント Cマウント
外形寸法 29mm(W)×29mm(H)×40mm(D) (突起物を含まず)
質量 約53g
各種規格 CE,FCC
