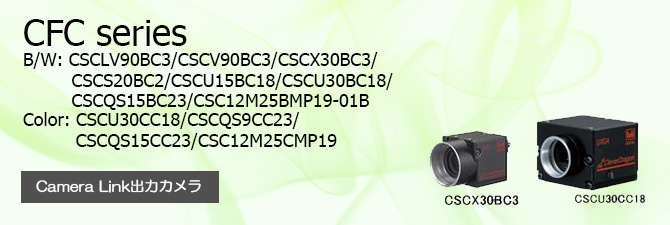

東芝テリー CSCシリーズ

CSCシリーズはCamera Link出力のカメラです。ビン・缶などの外観検査,ラベル検査などの解像度と共に速度を要求される分野に最適です。

製品情報

■白黒カメラ

型名 出力 フレーム
レート
CCD 電源 標準価格
CSCLV90BC3
VGA
33万画素CCD
90 1/3型
M10.5 P0.5 メス
PoCL ¥120,000-
CSCV90BC3 VGA
33万画素CCD
90 1/3型
Cマウント
PoCL
(PoCL非対応機種あり)
¥120,000-
CSCX30BC3 XGA
80万画素CCD
30 1/3型
Cマウント
¥150,000-
CSCS20BC2 SXGA
144万画素CCD
20 1/2型
Cマウント
¥350,000-
CSCU15BC18 UXGA
201万画素CCD
15 1/1.8型
Cマウント
¥400,000-
CSCU30BC18 UXGA
201万画素CCD

30

1/1.8型
Cマウント
¥400,000-
CSCQS15BC23 QSXGA
505万画素CCD
15 2/3型
Cマウント
PoCL非対応
(PoCL対応機種あり)
¥480,000-
CSC12M25BMP19-01B 1258万画素CMOS 25 CMOS
TFL-Ⅱマウント
PoCL非対応 ¥780,000-

■カラーカメラ

型名 出力 フレーム
レート
CCD 電源 標準価格
CSCU30CC18 UXGA
201万画素CCD
15 1/1.8型
Cマウント
PoCL
(PoCL非対応機種あり)
¥400,000-
CSCQS9CC23 QSXGA
505万画素CCD
9 2/3型
Cマウント
PoCL非対応
(PoCL対応機種あり)
¥450,000-
CSCQS15CC23 QSXGA
505万画素CCD
15 2/3型
Cマウント
¥500,000-
CSC12M25CMP19 1258万画素CMOS 25 CMOS
TFL-Ⅱマウント
PoCL非対応 ¥980,000-

※ レンズ別売、PoCL対応機種の電源はCamera Linkケーブルから供給します。

※ 製造メーカ様などで量産、試作に現物確認が必要な場合、デモ機の貸出も可能です。



仕様(白黒カメラ)

形名

CSCLV90BC3

撮像素子 全画素読み出しインターライン方式CCD
有効画素数 659(H)×494(V)
撮像面積 4.88mm(H)×3.66mm(V)
(1/3型相当)
画素サイズ 7.4μm×7.4μm(正方画素)
走査方式 プログレッシブ方式
アスペクト比 4:3
映像出力 Camera Link version 1.2 準拠
読み出しモード

データ:10/8bit 切換
全画素読み出し:648(H) x 494(V) (約90fps)
部分読み出し:648(H) x 120~480(V)
(約290.3fps~約94.8fps)
最小幅: 120ライン

被写体照度 標準 : 600lx F5.6 (Gain fix)
最低 : 6lx F1.4 (Gain 10dB 映像出力 50%)
内部同期信号

クロック周波数 36.00MHz
水平同期:46.153kHz
垂直同期:92.4Hz

GAIN 0~約+12dB
ガンマ OFF(γ=1.0)
トリガ入力信号 カメラリンクI/F入力 CC1
正負極性切替可能 最小パルス幅 2μs
電子シャッタ 8/1~1/20,000 s
電源 DC12V±10%
消費電力 約1.3W
レンズマウント M10.5 P0.5 メスネジ
外形寸法 20mm(W)×20mm(H)×20mm(D)
(突起物を含まず)
質量 約 20g
形名

CSCV90BC3
(PoCL)
CSCV90BC3-01
(非PoCL)

CSCX30BC3
(PoCL)
CSCX30BC3-01
(非PoCL)
CSCS20BC2
(PoCL)
CSCS20BC2-01
(非PoCL)
撮像素子 全画素読み出しインターライン方式CCD
有効画素数 659(H)×494(V) 1034(H)×779(V) 1392(H)×1040(V)
撮像面積 4.88mm(H)
×3.66mm(V)
(1/3型相当)
4.81mm(H)
×3.62mm(V)
(1/3型相当)
6.47mm(H)
×4.84mm(V)
(1/2型相当)
画素サイズ 7.4μm×7.4μm(正方画素) 4.65μm×4.65μm(正方画素)
走査方式 プログレッシブ
同期方式 内部同期
アスペクト比 4:3
映像出力 Power-over Camera Link 規格準拠/Camera Link
読み出し
モード
データ:10/8bit 切換
全画素読み出し:648(H)×494(V) 約92.4fps
データ:10/8 bit 切換
全画素読み出し:1024(H)×768(V) 約29.99fps
データ:10/8 bit 切換
全画素読み出し:1360(H)×1024(V) 約19.51fps
被写体照度 標準:600lx,F5.6
最低:6lx,F1.4(ゲイン:10dB,約50%映像出力)
標準:400lx,F5.6
最低:4lx,F1.4(ゲイン:10dB,約50%映像出力)
標準:500lx,F5.6
最低:5lx,F1.4(ゲイン10dB,約50%映像出力)
内部同期
信号
36.000MHz(1CLK)
±100ppm
水平同期:
46.153kHz(1H=780CLK)
垂直同期:
92.4Hz(ノーマルシャッタでの最速時)
29.500MHz(1CLK)
±100ppm
水平同期:
23.22kHz(1H=1270CLK)
垂直同期:
29.99Hz(ノーマルシャッタでの最速時)
36.00MHz(1CLK)
±100ppm
水平同期:
20.11kHz(1H=1790CLK)
垂直同期:
19.49Hz(ノーマルシャッタでの最速時)
GAIN 0~約+12dB(1ステップ=約0.132dB)
ガンマ OFF(γ=1.0固定)
トリガ信号 カメラリンクI/F 入力CC1
正/負 極性切換可能,パルス幅:2μs(最少)
電子
シャッタ
シャッタスピード:8/1~1/20,000s シャッタスピード:2/1~1/20,000s
電源 DC12V±10%(リップル50mVp-p以下)
消費電力 約1.6W 約1.3W 約1.8W
レンズ
マウント
Cマウント
外形寸法 29mm(W)×29mm(H)×26.5mm(D) (突起物を含まず)
質量 約45g
形名

CSCU15BC18
(PoCL)
CSCU15BC18-01
(非PoCL)

CSCU30BC18
(PoCL)
CSCU30BC18-01
(非PoCL)
CSCQS15BC23
(非PoCL)
CSCQS15BC23-01
(PoCL)
撮像素子 全画素読み出しインターライン方式CCD
有効画素数 1628(H)×1236(V) 2456(H)×2058(V)
撮像面積 7.16mm(H)×5.44mm(V)
(1/1.8型相当)
8.47mm(H)×7.1mm(V)
(2/3型相当)
画素サイズ 4.4μm×4.4μm(正方画素) 3.45μm×3.45μm(正方画素)
走査方式 プログレッシブ
同期方式 内部同期
アスペクト比 4:3 6:5
映像出力 Power-over Camera Link 規格準拠/Camera Link
読み出し
モード
データ:10/8 bit 切換
全画素読み出し:
1616(H)×1200(V) 約15.0fps
データ:12/10/8 bit 切換
全画素読み出し:
1628(H)×1236(V) 約30fps
データ:12/10/8 bit 切換
全画素読み出し:
2456(H)×2058(V)約15fps
被写体照度 標準:200lx,F5.6
最低:2lx,F1.4
(ゲイン10dB,約50%映像出力)
標準:600lx,F5.6
最低:6lx,F1.4
(ゲイン:最大,約50%映像出力)
標準:400lx,F5.6
最低:6.25lx,F1.4
(ゲイン:最大,約50%映像出力)
内部同期
信号
36.00MHz(1CLK)±100ppm
水平同期:18.750kHz(1H=1920CLK)
垂直同期:15.48Hz(ノーマルシャッタでの最速時)
72.000MHz全画素読み出し
水平:37.500kHz/
垂直:30.00Hz
60.000MHz全画素読み出し
水平:31.185kHz/
垂直:15.104Hz
GAIN 0~約+12dB(1ステップ=約0.132dB) 0~+12dB 0~+12dB
ガンマ OFF(γ=1.0固定)
トリガ信号 カメラリンクI/F 入力CC1
正/負 極性切換可能,パルス幅:2μs(最少)

カメラリンクI/F 入力
正/負 極性切換可能,

パルス幅:26.7μs以上

カメラリンクI/F 入力
正/負 極性切換可能,

パルス幅:30.1μs以上

電子
シャッタ
シャッタスピード:
2/1~1/20,000s
ON/OFF 切替
シャッタスピード:
1/30~1/65,934s
ON/OFF 切替
シャッタスピード:
2/1s~1/20,000s
電源 DC12V±10%(リップル50mVp-p以下)
消費電力 約1.8W 約4.5W 約4.0W
レンズ
マウント
Cマウント
外形寸法 29mm(W)×29mm(H)×26.5mm(D)
(突起物を含まず)
54mm(W)×43mm(H)×59mm(D)
質量 約45g 約170g 約180g

■白黒カメラ&カラーカメラ

形名

CSC12M25BMP19-01B

CSC12M25CMP19

撮像素子 CMOS白黒イメージセンサ CMOSイメージセンサ
有効画素数 4096(H)×3072(V)
撮像面積 24.6mm(H)×18.5mm(V)
(1.9型相当)
画素サイズ 6μm×6μm(正方格子配列)
走査方式 プログレッシブ方式
アスペクト比 4:3
映像出力 Camera Link 規格準拠(PoCL非対応)
カメラ出力画像階調

データ:10/8bit 切換

RAW10bit/RAW8bit 切換
フレームレート 全画素読出し: 25fps
被写体照度 2000lx F5.6 3000lx F4 5000K
GAIN 0~18 dB (180ステップ)
ガンマ OFF(γ=1.0)
トリガ入力信号 TTL
電子シャッタ ON/OFF切替
1/20,000sec~2sec
電源 DC12V±10%
消費電力 約5.4W
レンズマウント TFL-Ⅱマウント(東芝テリーオリジナルマウント)
外形寸法 75mm(W)×75mm(H)×69.5mm(D)
(突起物を含まず)
質量 約 450g
各種規格 CE,FCC



仕様(カラーカメラ)

形名 CSCU30CC18
(PoCL)
CSCU30CC18-01
(非PoCL)
CSCQS9CC23
(非PoCL)
CSCQS9CC23-01
(PoCL)
CSCQS15CC23
(非PoCL)
CSCQS15BC23-01
(PoCL)
撮像素子 全画素読み出しインターライン方式CCD
有効画素数 1628(H)×1236(V) 2456(H)×2058(V)
撮像面積 7.16mm(H)×5.44mm(V)
(1/1.8型相当)
8.47mm(H)×7.1mm(V)
(2/3型相当)
画素サイズ 4.4μm×4.4μm(正方画素) 3.45μm×3.45μm(正方画素)
走査方式 プログレッシブ
同期方式 内部同期
アスペクト比 4:3 6.5
映像出力 Power-over Camera Link 規格準拠/Camera Link
読み出し
モード
RGB 24bit/RAW
(12/10/8bit) 切換
全画素読み出し:
1628(H)×1236(V)
約30fps
RGB 24bit/RAW(12/10/8bit) 切換
全画素読み出し:2448(H)×2058(V) 約9.3fps
RGB 24bit/RAW(12/10/8bit) 切換
全画素読み出し:2448(H)×2058(V) 約15fps
被写体照度 標準:2400lx,F8
最低:35lx,F1.4
(ゲイン:最大,約50%映像出力)
標準:2200lx,F8
最低:9lx,F1.4(ゲイン:最大,約50%映像出力)
標準:1800lx,F8
最低:14lx,F1.4(ゲイン:最大,約50%映像出力)
内部同期
信号
72.000MHz
水平同期:37.500kHz
垂直同期:30.000Hz
49.0909MHz
水平同期:19.21kHz
垂直同期:9.30Hz
80.000MHz
水平同期:31.185kHz
垂直同期:15.09Hz
GAIN 0~+6dB[76段階] 0~+6dB[61段階] 0~+6dB[61段階]
ガンマ ON/OFF切替
ホワイト
バランス
マニュアル/ワンプッシュオートホワイトバランス
ユーザマニュアル(R/Bゲイン)設定/プリセット設定(6データ)
トリガ信号 カメラリンクI/F 入力
及びI/Oコネクタ入力
正/負 極性切換可能,
パルス幅:26.7μs以上
カメラリンクI/F 入力及びI/Oコネクタ入力
正/負 極性切換可能,
パルス幅:52.1μs以上
電子シャッタ ON/OFF 切替
シャッタスピード:1/30~1/65,934s
[1250段階]
ON/OFF 切替
シャッタスピード:2/1~1/20,000s
電源 DC12V±10%(リップル50mVp-p以下)
消費電力 約4.5W 約4.6W 約4.8W
レンズ
マウント
Cマウント
外形寸法 54mm(W)×43mm(H)
×59mm(D)
54mm(W)×43mm(H)×69mm(D)
質量 約175g 約190g 約190g
