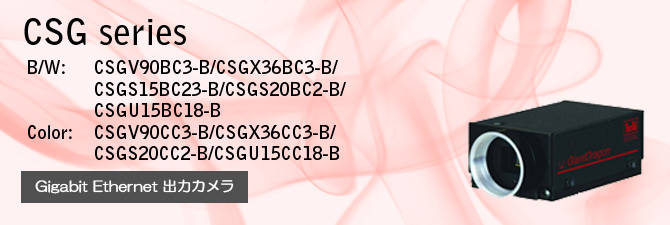

東芝テリー CSGシリーズ

CSGシリーズはギガビットイーサーネット出力のカメラです。ビン・缶などの外観検査,ラベル検査などの解像度と共に速 度を要求される分野に最適です。
※生産終了致しました

製品情報

■白黒カメラ

型名 出力 フレーム
レート
CCD
CSGV90BC3-B VGA
32万画素CCD
90 1/3型
Cマウント
CSGX36BC3-B XGA
80万画素CCD
36 1/3型
Cマウント
CSGS15BC23-B SXGA
144万画素CCD
15 2/3型
Cマウント
CSGS20BC2-B SXGA
144万画素CCD
20 1/2型
Cマウント
CSGU15BC18-B UXGA
201万画素CCD

15

1/1.8型
Cマウント

■カラーカメラ

型名 出力 フレーム
レート
CCD
CSGV90CC3-B VGA
32万画素CCD
90 1/3型
Cマウント
CSGX36CC3-B XGA
80万画素CCD
36 1/3型
Cマウント
CSGS20CC2-B SXGA
144万画素CCD
20 2/3型
Cマウント
CSGU15CC18-B UXGA
201万画素CCD
15 1/1.8型
Cマウント

※ レンズ別売

※ 製造メーカ様などで量産、試作に現物確認が必要な場合、デモ機の貸出も可能です。

お見積り依頼

仕様(白黒カメラ)

形名

CSGV90BC3-B

CSGX36BC3-B CSGS15BC23-B
撮像素子 全画素読み出しインターライン方式CCD
有効画素数 659(H)×494(V) 1034(H)×779(V) 1392(H)×1040(V)
撮像面積 4.88mm×3.66mm
(1/3型相当)
4.81mm(H)×3.62mm(V)
(1/3型相当)
8.98mm(H)×6.71mm(V)
(2/3型相当)
画素サイズ 7.4μm×7.4μm
(正方画素)
4.65μm×4.65μm
(正方画素)
6.45μm×6.45μm
(正方画素)
映像出力 GigabitEthernet IEEE802.3ab(1000BASE-T)準拠
プロトコル GigEVision Camera Interface Standard for Machine Vision Ver 1.0
走査方式 プログレッシブ
ビデオフォーマット GVSP_PIX_MONO8:MONO8bit/GVSP_PIX_MONO10:MONO10bit
フレームレート 最大90fps 最大36fps 最大15fps
ビニングモード 1/2 ライン数:240
最大フレームレート170fps
1/2 ライン数:384
最大フレームレート64fps
1/2 ライン数:512
最大フレームレート32fps
同期方式 内部同期
内部同期 36.000MHz±100ppm
アスペクト比 4:3
被写体照度 標準:600lx,F5.6 1/90s
最低:5lx,F1.4(ゲイン:最大,約50%映像出力)
標準:800lx,F5.6 1/36s
最低:7lx,F1.4(ゲイン:最大,約50%映像出力)
標準:400lx,F11 1/15s
最低:1.5lx,F1.4(ゲイン:最大,約50%映像出力)
GAIN 0~+12dB(91段階)
ガンマ OFF(γ=1.0固定)
トリガ入力 Low:0~0.5V High:3.3~24.0V
正/負 両極性切換(出荷設定:負極性)パルス幅 最小50μs
電子シャッタ プリセット設定:1/100s,1/250s,1/500s,1/1,000s,1/2,000s,1/4,000s,1/10,000s,1/20,000s
絶対値設定:1/20,000s~2s
電源 DC12V±10%(リップル100mVp-p以下)
消費電力 約3.5W
レンズマウント Cマウント
外形寸法 44mm(W)×29mm(H)×69mm(D) (突起物を含まず)
質量 約120g
形名

CSGS20BC2-B

CSGU15BC18-B
撮像素子 全画素読み出しインターライン方式CCD
有効画素数 1392(H)×1040(V) 1628(H)×1236(V)
撮像面積 6.47mm(H)×4.84mm(V)
(1/2型相当)
7.16mm(H)×5.44mm(V)
(1/1.8型相当)
画素サイズ 4.65μm×4.65μm(正方画素) 4.4μm×4.4μm(正方画素)
映像出力 GigabitEthernet IEEE802.3ab(1000BASE-T)準拠
プロトコル GigEVision Camera Interface Standard for Machine Vision Ver 1.0
走査方式 プログレッシブ
ビデオフォーマット GVSP_PIX_MONO8:MONO8bit/GVSP_PIX_MONO10:MONO10bit
フレームレート 最大20fps 最大15fps
ビニングモード 1/2 ライン数:480
最大フレームレート34fps
1/2 ライン数:300
最大フレームレート46fps
同期方式 内部同期
内部同期 36.000MHz±100ppm
アスペクト比 4:3
被写体照度 標準:500lx,F5.6 1/20s
最低:4lx,F1.4
(ゲイン:最大,約50%映像出力)
標準:400lx,F8 1/15s
最低:2lx,F1.4
(ゲイン:最大,約50%映像出力)
GAIN 0~+12dB(91段階)
ガンマ OFF(γ=1.0固定)
トリガ入力 Low:0~0.5V High:3.3~24.0V
正/負 両極性切換(出荷設定:負極性)パルス幅 最小2μs
電子シャッタ プリセット設定:1/100s,1/250s,1/500s,1/1,000s,1/2,000s,1/4,000s,1/10,000s,1/20,000s
絶対値設定:1/20,000s~2s
電源 DC12V±10%(リップル100mVp-p以下)
消費電力 約3.5W
レンズマウント Cマウント
外形寸法 44mm(W)×29mm(H)×69mm(D) (突起物を含まず)
質量 約120g
各種規格 CE,FCC



仕様(カラーカメラ)

型名 CSGV90CC3-B CSGX36CC3-B CSGS20CC2-B CSGU15CC18-B
撮像素子 全画素読み出しインターライン方式CCD
有効画素数 659(H) × 494(V) 1034(H) × 779(V) 1392(H) × 1040(V) 1628(H) × 1236(V)
撮像面積 4.88mm(H)
×3.66mm(V)
(1/3型相当)
4.81mm(H)
×3.62mm(V)
(1/3型相当)
6.47mm(H)
×4.84mm(V)
(1/2型相当)
7.16mm(H)
×5.44mm(V)
(1/1.8型相当)
画素サイズ 7.4μm×7.4μm
(正方画素)
4.65μm×4.65μm
(正方画素)
4.65μm×4.65μm
(正方画素)
4.4μm×4.4μm
(正方画素)
映像出力 GigabitEthernet IEEE802.3ab(1000BASE-T)準拠
プロトコル GigEVision Camera Interface Standard for Machine Vision Ver 1.0
走査方式 プログレッシブ
ビデオ
フォーマット
GVSP_PIX_YUV411_PACKED:YUV4:1:1 12bit
GVSP_PIX_YUV422_PACKED:YUV4:2:2 16bit
GVSP_PIX_RGB8_PACKED:RGB 24bit
VSP_PIX_BAYRGB8 Raw(BayRG8) 8bit
GVSP_PIX_BAYRGB10 Raw(BayRG10) 10bit
フレーム
レート
最大90fps 最大36fps 最大20fps 最大15fps
ドラフト
モード
1/3 ライン数:254
最大フレームレート
86fps
1/2 ライン数:480
最大フレームレート
34fps
1/4 ライン数:300
最大フレームレート
46fps
同期方式 内部同期
内部同期 36.000MHz±100ppm
アスペクト比 4:3
被写体照度 標準:1700lx,F5.6 5000K 1/90s 最低:20lx,F1.4(ゲイン:最大,全画素読み出し、映像出力約50%、ガンマON) 標準:2400lx,F5.6 5000K 1/36s 最低:27lx,F1.4(ゲイン:最大,全画素読み出し、映像出力約50%、ガンマON) 標準:1400lx,F5.6 5000K 1/20s 最低:20lx,F1.4(ゲイン最大,全画素読み出し、映像出力約50%、ガンマON) 標準:1000lx,F8 5000K 1/15s 最低:7lx,F1.4(ゲイン最大,全画素読み出し、映像出力約50%、ガンマON)
GAIN 0~+6dB(38段階)
ガンマ ON/OFF切替
ホワイト
バランス
マニュアル/ワンプッシュオートホワイトバランス
2,500K~6,500K R,Bゲイン独立設定/2,500K~6,500K
トリガ入力 Low:0~0.5V High:2.0~24V
正/負 両極性(出荷設定:負極性)パルス幅 最小50μs
電子シャッタ プリセット設定:1/100s, 1/250s, 1/500s, 1/1,000s, 1/2,000s, 1/4,000s, 1/10,000s, 1/20,000s
絶対値設定:1/20,000s~2s
電源 DC12V±10%(リップル100mVp-p以下)
消費電力 最大3.5W
レンズマウント Cマウント
外形寸法 44mm(W)×29mm(H)×70mm(D) (突起物を含まず)
質量 約120g
各種規格 CE,FCC
