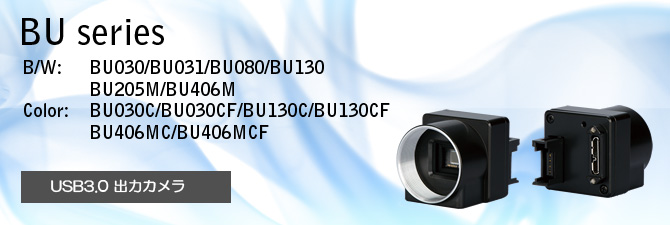

東芝テリー BUシリーズ

BUシリーズは、映像出力・カメラ制御にUSB3.0インターフェースを介することにより、高速で高解像度の画像処理に適し、パソコンへの接続が容易です。 また、3年間の長期保証対応品となっております。

製品情報

■白黒カメラ

モデル名 タイプ
電源
レンズ
マウント
撮像素子
サイズ
有効画素数 備考
BU031 一体型
DC5V
Cマウント 1/2型 32万画素
BU030 一体型
DC5V
Cマウント 1/3型 32万画素
BU080 一体型
DC5V
Cマウント 1/3型 80万画素
BU130 一体型
DC5V
Cマウント 1/3型 125万画素
BU205M
一体型
DC5V
Cマウント 2/3型 223万画素 CMOS
BU406M 一体型
DC5V
Cマウント 1/1型 419万画素 CMOS

■カラーカメラ

モデル名 タイプ
電源
レンズ
マウント
撮像素子
サイズ
有効画素数 備考
BU030C 一体型
DC5V
Cマウント 1/3型 32万画素 IRカットフィルタ無
BU030CF 一体型
DC5V
Cマウント 1/3型 32万画素 IRカットフィルタ有
BU130C 一体型
DC5V
Cマウント 1/3型 125万画素 IRカットフィルタ無
BU130CF 一体型
DC5V
Cマウント 1/3型 125万画素 IRカットフィルタ有
BU406MC
一体型
DC5V
Cマウント 1/1型 419万画素 CMOS
IRカットフィルタ無
BU406MCF
一体型
DC5V
Cマウント 1/1型 419万画素 CMOS
IRカットフィルタ有

※ レンズ別売

※ 製造メーカ様などで量産、試作に現物確認が必要な場合、デモ機の貸出も可能です。



仕様(白黒カメラ)

型名 BU031 BU030 BU080 BU130
撮像素子 全画素読み出しインターライン方式CCD
有効画素数 659(H) × 494(V) 1034(H) × 779(V) 1296(H) × 966(V)
撮像面積 6.52mm (H) × 4.89mm (V) (1/2型相当) 4.88mm (H) × 3.66mm (V) (1/3型相当) 4.81mm (H) × 3.62mm (V) (1/3型相当) 4.86mm (H) × 3.62mm (V) (1/3型相当)
画素サイズ 9.9μm × 9.9μm (正方画素) 7.4μm × 7.4μm (正方画素) 4.65μm × 4.65μm (正方画素) 3.75μm × 3.75μm (正方画素)
映像出力 USB3.0(High speed/Super speed)準拠
プロトコル USB3.0 Vision
走査方式 プログレッシブ
ビデオフォーマット Mono 10bit / Mono 8bit
フレームレート 最大125fps 最大125fps 最大40fps 最大30fps
同期方式 内部同期
内部同期 50.000MHz±100ppm 45.000MHz±100ppm 50.000MHz±100ppm
アスペクト比 4:3
被写体照度 標準:1700lx, F5.6 1/125s
最低:7lx, F1.4 (ゲイン:最大,約50%映像出力)
標準:1700lx, F5.6 1/40s
最低:7lx, F1.4 (ゲイン:最大,約50%映像出力)
標準:1300lx, F8 1/30s
最低:3lx, F1.4 (ゲイン:最大,約50%映像出力)
ゲイン 0~+18dB(出荷設定 0dB)
ガンマ γ=1.0~0.45(出荷設定 γ=1.0)
トリガ入力 Low:0~0.5V High:2.0~24.0V
正/負 両極性切換(出荷設定:負極性) パルス幅 最小50μs
電源 DC5V±5%
消費電力 2.6W以下
レンズマウント Cマウント
外形寸法 29mm(W)×29mm(H)×13mm(D) (突起物を含まず)
質量 約27g
各種規格 CE,FCC
型名 BU205M BU406M
撮像素子 CMOS イメージセンサ
有効画素数 2048(H) × 1088(V) 2048(H) × 2048(V)
撮像面積 11.26mm (H) × 5.98mm (V) (2/3型相当) 11.26mm (H) × 11.26mm (V) (1/1型相当)
画素サイズ 5.5μm × 5.5μm (正方画素)
映像出力 USB3.0(High speed/Super speed)準拠
プロトコル USB3.0 Vision
走査方式 プログレッシブ
電子シャッタ方式 グローバルシャッタ
ビデオフォーマット Mono 8bit
フレームレート 最大170fps 最大90fps
同期方式 内部同期
内部同期 48.000MHz±100ppm
アスペクト比 2:1 1:1
被写体照度 標準:3800lx, F8 1/200s
最低:8lx, F1.4 (ゲイン:8倍,約50%映像出力)
標準:3500lx, F11 1/90s
最低:4lx, F1.4 (ゲイン:8倍,約50%映像出力)
ゲイン 0~8倍(出荷設定 1倍)
ガンマ γ=1.0~0.45(出荷設定 γ=1.0)
トリガ入力 Low:0~0.5V High:2.0~24.0V
正/負 両極性切換(出荷設定:負極性) パルス幅 最小50μs
電源 DC5V±5%
消費電力 2.7W以下
レンズマウント Cマウント
外形寸法 29mm(W)×29mm(H)×16mm(D) (突起物を含まず)
質量 約32g
各種規格 CE, FCC

仕様(カラーカメラ)

型名 BU030C BU030CF BU130C BU130CF
撮像素子 全画素読み出しインターライン方式CCD
有効画素数 659(H) × 494(V) 1296(H) × 966(V)
撮像面積 4.88mm (H) × 3.66mm (V) (1/3型相当) 4.86mm (H) × 3.62mm (V) (1/3型相当)
画素サイズ 7.4μm × 7.4μm (正方画素) 3.75μm × 3.75μm (正方画素)
カラーフィルター RGB原色モザイクオンチップカラーフィルター
IRカットフィルタ
映像出力 USB3.0(High speed/Super speed)準拠
プロトコル USB3.0 Vision
走査方式 プログレッシブ
ビデオフォーマット YUV4:2:2 16bit / YUV4:1:1 12bit / RGB 24bit / Bayer 10bit / Bayer 8bit / Mono 8bit
フレームレート 最大125fps 最大30fps
同期方式 内部同期
内部同期 50.000MHz±100ppm
アスペクト比 4:3
被写体照度
IRカットフィルタあり時
標準:3500lx, F5.6 1/125s
最低:14lx, F1.4 (ゲイン:+18dB,約50%映像出力)
標準:1250lx, F5.6 1/30s
最低:5lx, F1.4 (ゲイン:+18dB,約50%映像出力)
ゲイン 0~+18dB(出荷設定 0dB)
ホワイトバランス マニュアルホワイトバランス / ワンプッシュホワイトバランス
ガンマ γ=1.0~0.45(出荷設定 γ=1.0)
トリガ入力 Low:0~0.5V High:2.0~24.0V
正/負 両極性切換(出荷設定:負極性) パルス幅 最小50μs
電源 DC5V±5%
消費電力 2.7W以下
レンズマウント Cマウント
外形寸法 29mm(W)×29mm(H)×13mm(D) (突起物を含まず)
質量 約27g
各種規格 CE,FCC
型名 BU406MC BU406MCF
撮像素子 CMOS イメージセンサ
有効画素数 2048(H) × 2048(V)
撮像面積 11.26mm (H) × 11.26mm (V) (1/1型相当)
画素サイズ 5.5μm × 5.5μm (正方画素)
カラーフィルター RGB原色モザイクオンチップカラーフィルター
IRカットフィルタ
映像出力 USB3.0(High speed/Super speed)準拠
プロトコル USB3.0 Vision
走査方式 プログレッシブ
電子シャッタ方式 グローバルシャッタ
ビデオフォーマット Bayer 8bit
フレームレート 最大90fps
同期方式 内部同期
内部同期 48.000MHz±100ppm
アスペクト比 1:1
被写体照度
IRカットフィルタあり時
標準:4800lx, F8 1/90s
最低:10lx, F1.4 (ゲイン:8倍,約50%映像出力)
ゲイン 0~8倍(出荷設定 1倍)
ホワイトバランス マニュアルホワイトバランス / ワンプッシュホワイトバランス
ガンマ γ=1.0~0.45(出荷設定 γ=1.0)
トリガ入力 Low:0~0.5V High:2.0~24.0V
正/負 両極性切換(出荷設定:負極性) パルス幅 最小50μs
電源 DC5V±5%
消費電力 2.7W以下
レンズマウント Cマウント
外形寸法 29mm(W)×29mm(H)×16mm(D) (突起物を含まず)
質量 約32g
各種規格 CE,FCC
