キヤノン製の５M用センサーを採用、SONY製センサIMX264搭載の上位スペックの製品で、 フレームレート、消費電力、耐震・耐衝撃性に優位性あり。
500万画素グローバルシャッター CMOSセンサー概要
出力方式にCamera Linkを採用し、軽量小型、42.37fps高速読出しを実現。 グローバルシャッター方式で、高速に動くラインでの製品検査、バーコード・QRコード認識、半導体製造装置のアライメント等の産業用カメラとして最適。
| イメージセンサ種類／サイズ | 3U5MGXSMAA 2/3型 |
|---|---|
| 映像出力 | Camera Link |
| 解像度 | 2592(H)×2056(V) |
| レンズマウント | Cマウント |
| その他特徴 | 高フレームレート（全画素時42.37fps）、トリガーモード：エッジトリガーモード／パルス幅トリガーモード、シェーディング補正 |

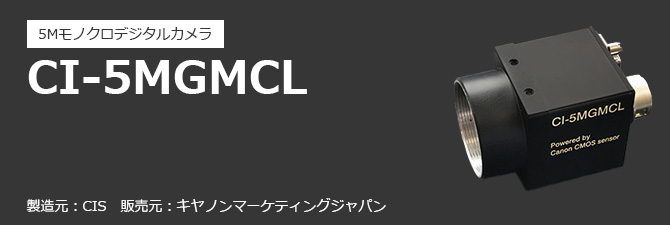

| 仕様 | CI-5MGMCL | ||
|---|---|---|---|
| 撮像素子 | 撮像デバイス | 2／3型 5M pixels CMOS グローバルシャッター モノクロ | |
| 有効画素数 | 2,592（H）× 2,056（V） | ||
| 画素サイズ | 3.4um（H）× 3.4um（V） | ||
映像出力モード |
PoCL／non-PoCL Base Configuration Model digital 8／10／12bit（1TAP, 2TAP）, 8bit（3TAP） Camera Link Version 1.2準拠 |
||
| フレームレート （連続読出 フルフレーム） |
ピクセルク ロック周波数 |
80MHz | 40MHz |
| 1TAP （8／10／12bit） |
14.1fps | 7.0fps | |
| 2TAP （8／10／12bit） |
28.2fps | 14.1fps | |
| 3TAP（8bit） | 42.3fps | 21.1fps | |
| 映像出力 | Camera Link | ||
| リモート通信 | シリアル制御 | ||
| 外形寸法 | 29mm（H）× 29mm（W）× 29mm（D） | ||
| 重量 | 約43g | ||
| レンズマウント | C-mount | ||
| 製造元 株式会社シーアイエス | |||
| 接続確認画像処理ボード（順不同） | 画像入力インターフェイス | |
|---|---|---|
| メーカー | 商品名 | |
| AVAL DATA | APX3302 |
・CameraLink BaseConfiguration 2ch ・クロック：85MHz（MAX） ・PoCL対応 |
| AVAL DATA | APX3323 | ・Camera Link Base／Medium／ ・Full Configuration 1ch ・クロック：85MHz（MAX） ・PoCL対応 |
| GINGA （LINX） |
銀河 digital-CL2e-DL |
・Base Configuration 2ch ・クロック：85MHz（MAX） ・PoCL対応 |
SiliconSoftware （LINX） |
Marathon |
・Base：2台、Medium／Full／Deca：1台 ・クロック：85MHz（MAX） ・PoCL（Base、Medium、Full、Deca）対応 |
| Matrox （キヤノン ITソリューションズ） |
XCL-B |
・Base Camera Link 1台 （最大2ゾーン、最大3tap） ・クロック：85MHz（MAX） ・PoCL対応 |
