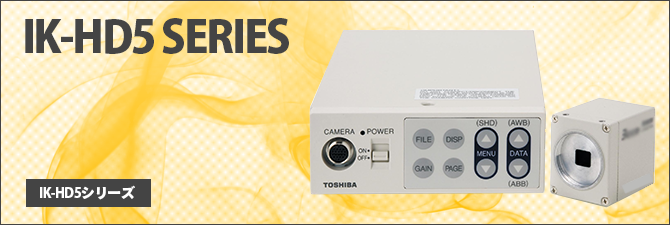

| イメージセンサ種類／サイズ | 3CMOS／1/2.9型 |
|---|---|
| 映像出力 | 3G-SDI／HD-SDI又はUSB3.0 DVI-D |
| 解像度 | フルHD出力 1920×1080／59.94p 1000TV本 |
| レンズマウント | Cマウント |
| その他特徴 | 64分割測光エリア選定（露光・WB・GAIN）、12色マトリクス調整機能・クロマGAIN調整機能、knee補正・ガンマ・黒ガンマ調整機能、輪郭補正機能（H/V・Boost）、画像反転機能（H/V）・輪郭出力機能 |
基本仕様
製品情報
| 外観 | 型式 | 出力 | 外形図PDF |
|---|---|---|---|
カメラヘッド |
IK-HD5H | 専用ケーブル | - |
カメラコントロールユニット |
IK-HD5E | DVI-D 3G-SDI/HD-SDI |
- |
| Ik-HD5U | DVI-D USB3.0 |
※ カメラヘッド： レンズ、カメラケーブル別売 CCU： ACアダプタ、電源コード別売
※ 製造メーカ様などで量産、試作に現物確認が必要な場合、デモ機の貸出も可能です。
オプション（別売）
| 3CMOSレンズ （富士フィルム製：Cマウント） |
旧型名 | 型式 | 焦点距離 | 画角(∞にて) 水平/垂直 |
|---|---|---|---|---|
|
JK-L028TF | TF2.8DA-8 | 2.8mm | 89.08゜/69.20゜ |
| JK-L04TF | TF4DA-8 | 4mm | 61.9゜/48.5゜ | |
| JK-L08TF | TF8DA-8B | 8mm | 33.4゜/25.4゜ | |
| JK-L15TF | TF15DA-8 | 15mm | 18.2゜/13.7゜ | |
| JK-L25TF | - | - | - | |
| ※HD用レンズではありません。 | ||||
| 3CMOS/3CCD用ＨＤ対応レンズ （富士フィルム製：Cマウント） |
型式 | 焦点距離 |
|---|---|---|
|
TF4XA-1 | 4mm |
| ケーブル | 型名 | 長さ |
|---|---|---|
|
EXC-3HD03 | 3m |
| EXC-3HD06 | 6m | |
| EXC-3HD10 | 10m | |
| EXC-3HD15 | 15m | |
| ※ケーブル同士をつないで延長することはできません。 | ||

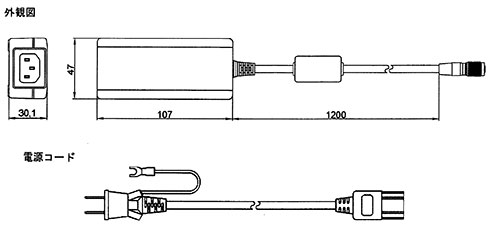

| ACアダプタ |
|---|
| 型式：AC-Y430J ※日本国内用、 ACコード同梱 |
 |

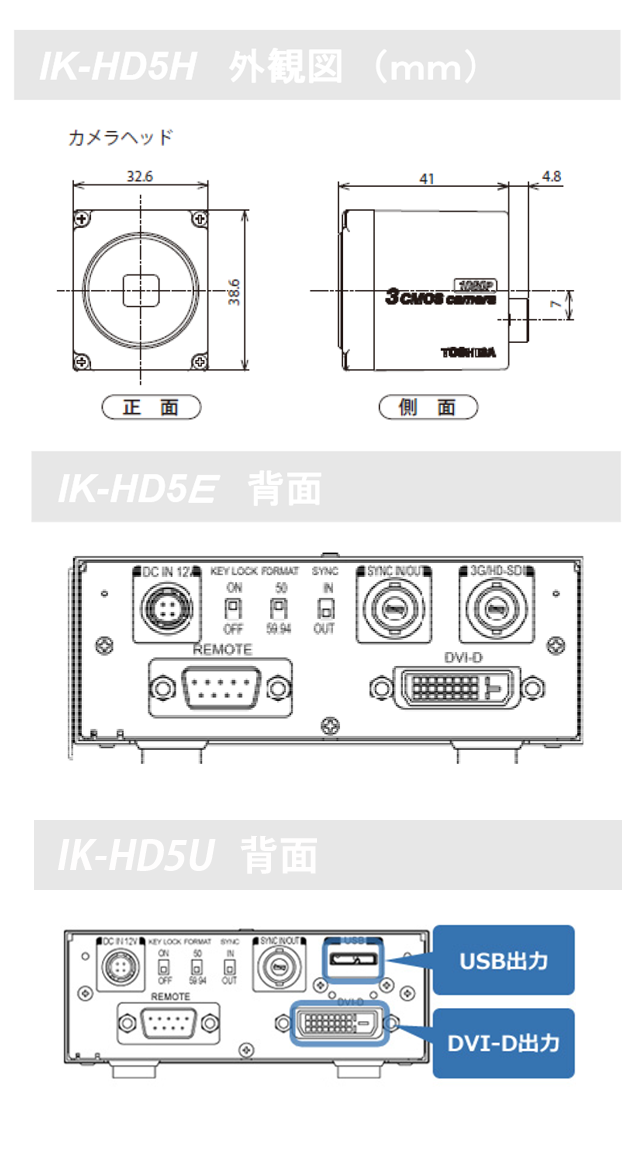

外形図・背面
仕様
| 仕様 | IK-HD5/U/H/E |
|---|---|
| 撮像素子 | 1/2.9型CMOSセンサー／ 3板式 |
| レンズマウント | Cマウント |
| 感 度 | F10標準（59.94Hz設定時2000lx） |
| 最低被写体照度 | 4.8lx （59.94Hz設定時F2.2 20dB BINNING ON） |
| S/N | 56ｄB標準(輪郭補正OFF、ガンマOFF、12色マトリクスOFF、色温度5000K、レンズクローズ） |
| 解像度（H／V） | 1000ＴＶ本標準（Ｈ／Ｖ) |
| 映像出力 | IK-HD5E：3G-SDI／HD-SDI（デジタル出力） , DVI-D（デジタル出力） 1080p／59.94Hz ，1080p／50Hz ， 1080i／59.94Hz ，1080i／50Hz （背面ＳＷにて切換50／59.94Hz) |
| IK-HD5U：DVI-D（デジタル出力）,USB 3.0 (Video class 1.1準拠) 1080p / 59.94Hz、1080p / 50Hz、1080i / 59.94Hz、1080i / 50Hz （背面SWにて切換 50 / 59.94Hz） | |
| 外部同期入力 | SYNC ±0.3V ±6dB 3値（75Ω不平衡BNC端子） |
| 同期信号出力 | SYNC ±0.3V ±0.1V 3値（75Ω不平衡BNC端子） （背面SWにて切換入力／出力） |
| 電源 | DC12V±10% |
| 消費電力 | 約10.3W |
| 外形寸法 (突起部を除く) |
ヘッド：幅32.6mm、高さ38.6mm、奥行き41.0mm |
| コントローラー：幅110mm、高さ40mm、奥行き186mm | |
| 質量 | ヘッド：約70g 、コントローラー：約600g |
| 電 子 シ ャ ッ タ | AUTO／MANU（OFF～1/10000s ） シンクロスキャン（OFF 1/1125H～1122/1125H） |
| ホワイトバランス | AWB（ペイント、エリア）／MANU（R,B） |
| 感 度 切 換 | AUTO（MAX GAIN：-15～20dB/1dBステップ） MANU（-15～20dB/1dBステップ）／OFF |
| 映像信号設定 | ガンマ切換（ガンマ値、黒ガンマ） 、 ペデスタル設定（マスター、R/B） ｋｎｅｅ補正（ポイント／スロープ） 、 ホワイトクリップ（100～109%） 輪郭補正（GAIN、ブースト周波数、HVバランス） 、 DNR設定（ON/OFF） 12色マトリクス補正（彩度、色相: R , R-Ye , Ye , Ye-G , G , G-Cy , Cy , Cy-B , B , B-Mg , Mg , Mg-R） クロマゲイン（-31～+31） 、 ブラックバランス（AUTO／MANU) 、 シェーディング補正（SET／MANU／OFF) 測光エリア切換え（64分割エリアA , B , C , D , E , USER） R FLT MODE （OFF／ON：GAIN設定、COLOR設定) |
| シーンファイル | A,B,C,D,E |
| リ モ ー ト 制 御 | 可能（RS-232C準拠） |
| 特殊機能 | DTL出力、水平／垂直反転モード、ビニングモード、モニタ切換え（TV／PC)、キーロック機能 |
