生産・販売終了。弊社、メーカーともに在庫は持っておりません。
また中古品の取扱もございません。
※アナログカメラは弊社取り扱いメーカーでは、生産終了となっております。
アナログ出力カメラ、φ12mmカメラをお探しの方は、
ミルスシステムズ製Mini Cameraが最適です。（メーカー在庫限り）
IK-C44H（Cマウント）の置き換えは、
キヤノンメディカルシステム製 JCS-HR5Uをご検討下さい。

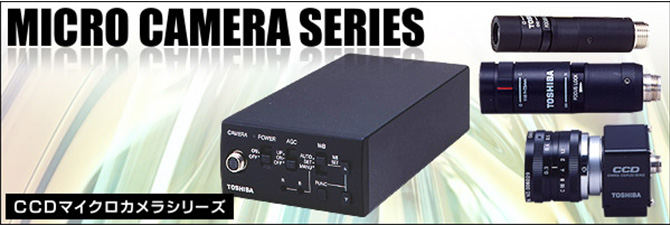

製品情報
| フルHD | 型名 | 詳細 |
|---|---|---|
 |
カメラヘッド | |
| IK-UM44H | カラーφ12mm 1/3型 (41万画素CCD) |
|
 |
カメラヘッド | |
| IK-M44H | カラーφ17mm 1/2型 (41万画素CCD) |
|
 |
カメラヘッド | |
| IK-C44H | Cマウントレンズ対応 1/2型 (41万画素CCD) |
|
|
カメラコントロールユニット | |
| IK-CU44 | - | |
仕様
IK-CU44
| 電源 | DC12V±0.5V | 外部同期 | 入力 | VBS 1.0V(p-p) (BNC端子) 75Ω不平衡 |
|---|---|---|---|---|
| 消費電流 | 310mA | 調整機能 | サブキャリア位相 水平位相 | |
| 走査方式 | 2:1インタレース | ホワイト バランス |
自動/セット/手動 | |
| 走査周波数 | 水平:15.734kHz垂直:59.94kHz | ゲイン切替 (AGC) |
SENS UP(+12dB)/ON(+6dB)/OFF(0dB) | |
| 同期方式 | 内部同期/外部同期 (自動切換) |
電子シャッタ | オート、1/60s、1/100s、1/250s、1/500s、1/1000s、1/2000s、1/4000s、1/10000s、シンクロスキャン | |
| 解像度 | 水平:470TV本以上 垂直:350TV本以上 |
動作周囲 温度/湿度 |
温度:-10℃～+40℃(氷結時を除く) /湿度:90%以下(結露しないこと) |
|
| S/N | 46dB以上 | 耐振動/耐衝撃 | 耐振動:70m/s2(10～200Hz) /耐衝撃:700m/s2 |
|
| 映像出力 | VBS 1.0V(p-p) (BNC端子) NTSC方式準拠 Y/C分離出力(S端子) |
質量 | 約390g | |
| 入力 インピーダンス |
75Ω不平衡 | 外形寸法 (突起部を除く) |
幅:85mm 高さ:40mm 奥行:156mm | |
カメラコントロールユニットIK-CU44と組み合せた場合
| IK-UM44H | IK-M44H | IK-C44H | |
|---|---|---|---|
| 撮像素子 | 1/3型 IT-CCD | 1/2型 IT-CCD | |
| 有効画素 | 水平:768画素 垂直:494画素 | ||
| 有効撮像面積 | 水平:4.88mm 垂直:3.66mm | 水平:6.54mm垂直:4.89mm | |
| 解像度 | 水平:470TV本以上 垂直:350TV本以上 | ||
| 標準被写体照度 | 40 lx(F1.6, 3000K) | 30 lx(F1.6, 3000K) | 20 lx(F1.2, 3000K) |
| 最低被写体照度 | 3.5 lx(F1.6, 3000K) | 2.5 lx(F1.6, 3000K) | 1.5 lx(F1.2, 3000K) |
| S/N | 46dB以上 | ||
| ケーブル長 | 2m、3m、5m、12m、20m、30m (別売) |
2m、3m、5m、12m、20m、30m、54m (別売) |
|
| レンズマウント | 特殊マウント | Cマウント | |
| 質量 | 約9g | 18g | 78g |
| 外形寸法 | カメラヘッド直径:12mm 長さ:36mm (突起部除く) |
カメラヘッド直径:17mm 長さ:38.9mm (突起部除く) |
カメラヘッド幅:32mm 長さ:38mm 奥行:33.8mm (突起部除く) |
