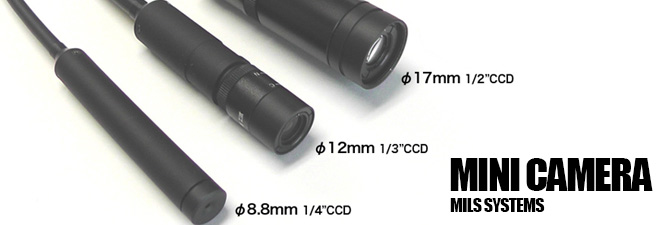

小型カメラヘッドにアナログ接続。東芝製 旧マイクロカメラの代品をお探しの方にも最適です。
マイクロカメラと同等画質、同等サイズです。
ただし互換性はありませんので、カメラヘッド、コントローラー共にご購入頂く必要があります。
※生産終了。メーカー在庫限り。
※φ17㎜は販売終了となりました。
基本仕様
| カメラヘッド外径 | Φ8.8mm | Φ12mm | Φ17mm |
|---|---|---|---|
| イメージセンサ種類／サイズ | CCD／1/4型 | CCD／1/3型 | CCD／1/2型 |
| 映像出力 | VBS(BNC端子) x 1出力 Y/C (S端子)x 1出力 | ||
| 解像度 | 41万画素 440TV本以上 |
41万画素 480TV本以上 |
|
| レンズマウント | - | ||
| その他特徴 | - | ||
製品情報
| 外観 | 型式 | ケーブル長 | 出力 |
|---|---|---|---|
|
Mini Φ8.8mm | 3m、5m、12m、 20m、30m |
VBS(BNC端子) Y/C (S端子) |
| Mini Φ12mm | |||
| Mini Φ17mm |
※ レンズ別売
※ 製造メーカ様などで量産、試作に現物確認が必要な場合、デモ機の貸出も可能です。
オプション（別売）
■φ8.8mmカメラ用レンズ
焦点距離（mm） |
最大口径比 |
画角 |
被写体距離(mm) |
|---|---|---|---|
4 |
1:2.5 |
水平51°× 垂直39° |
30～∞ |
8 |
1:2.8 |
水平26°× 垂直19° | 110～∞ |
3.8 |
1:2.5 |
水平54°× 垂直41° | 10～∞ |
※f=4mm、f=8mmレンズを装着するには専用のレンズ取付けアダプタが必要です。
■φ12mmカメラ用レンズ
焦点距離（mm） |
最大口径比 |
画角 |
被写体距離(mm) |
|---|---|---|---|
3.1 |
1:2.0 |
水平95°× 垂直70° |
7～∞ |
| 6 | 1:2.0 | 水平45°× 垂直34° | 45～∞ |
| 16 | 1:3.4 | 水平17°× 垂直13° | 350～∞ |
30 |
1:3.4 |
水平9°× 垂直7° | 1,050～∞ |
■φ17mmカメラ用レンズ
焦点距離（mm） |
最大口径比 |
画角 |
被写体距離(mm) |
|---|---|---|---|
7.5 |
1:1.6 |
水平41°× 垂直33° | 17～∞ |
| 15 | 1:2.1 | 水平23°× 垂直18° | 30～∞ |
24 |
1:3.1 |
水平15°× 垂直11° | 75～∞ |
35 |
1:5.0 |
180～∞ |
※フィルターねじサイズ：M16 x 0.5

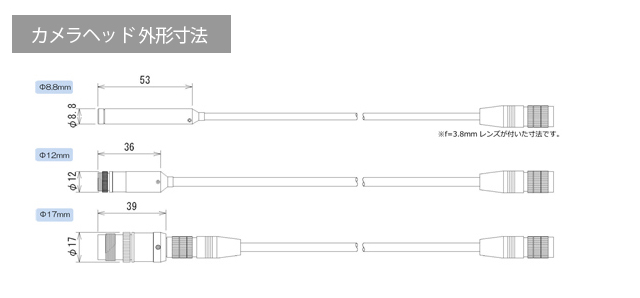

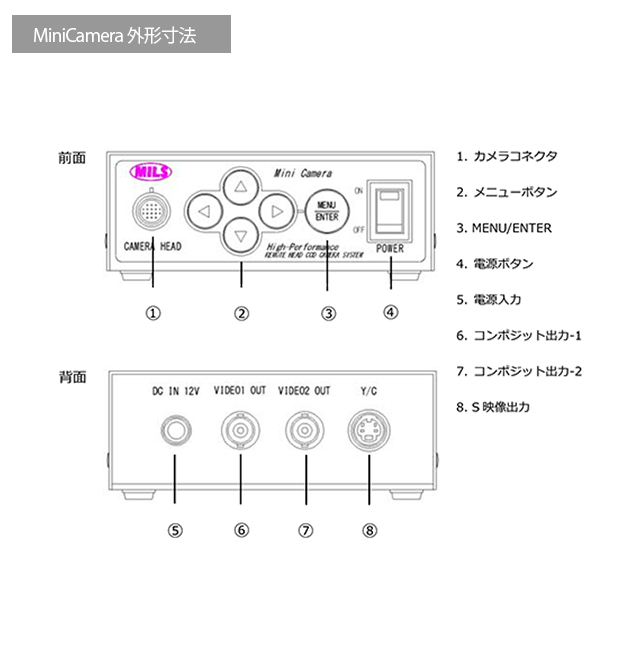

外形図・背面
仕様
カメラヘッド外径 |
Φ8.8mm |
Φ12mm |
Φ17mm |
|---|---|---|---|
信号方式 |
NTSC |
||
撮像素子／画素数 |
1/4”CCD／41万画素 |
1/3”CCD／41万画素 |
1/2”CCD／41万画素 |
走査方式 |
2:1インターレス |
||
水平解像度 |
440TV本以上 |
480TV本以上 |
|
S/N比 |
50dB |
||
最低被写体照度 |
2lx(F1.4 AGC ON) |
3lx(F1.4 AGC ON) |
2lx(F1.4 AGC ON) |
映像出力 |
VBS(BNC端子) x 1出力 Y/C (S端子)x 1出力 |
||
GAIN(AGC) |
0dB / AUTO / SENSE UP 切替え |
||
シャッター |
E-IRIS / FL / MANUAL（7段階） MANUAL：off,1/250,1/500,1/750,1/1000,1/1500,1/2000,1/3000 |
||
ホワイトバランス |
ATW（オート）/ AWC（プッシュセット） / MANUAL（R/B調整） |
||
同期 |
内部同期／外部同期 |
||
REMOTE端子 |
Keypad接続用 |
||
電 源 |
DC12V±10% ACアダプター（センター＋） |
||
消費電力 |
3.3W |
3.6W |
|
使用温度範囲 |
-5℃～＋50℃ 湿度90%以下（但し、結露のなきこと） |
||
防水性 |
非防水（カメラ、コントローラ、カメラケーブル） |
||
カメラケーブル |
-5℃～＋40℃ 湿度90%以下（但し、結露のなきこと） |
||
防水性 |
非防水 |
||
カメラケーブル |
長さ：3m、5m、12m、20m、30m 外径：Φ5mm（Φ8.8mmカメラはΦ3.8mm） |
||
コントローラ外形寸法 |
110mm (W) x 40mm(H) x 160mm(D) 突起部含まず |
||
※Φ8.8mmとΦ12mmカメラはケーブル一体構造です。
※カメラごとにコントローラは専用となります。
